iPhone背后白带的秘密

来自：迪信通 2016年01月25日 点击量：4224

iPhone6发布时带来了全新的外观设计，两种尺寸，更快的处理器和更优秀的相机。

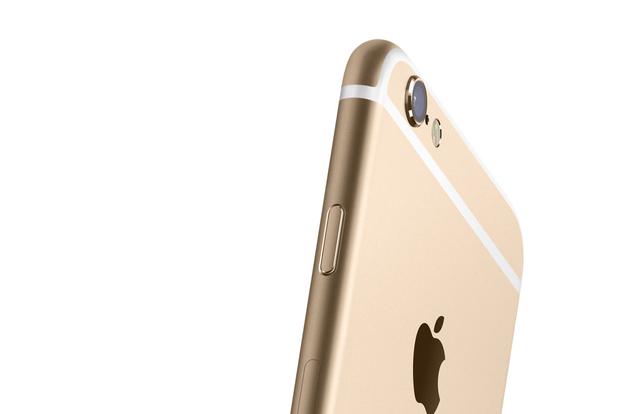

虽然是全新的外观设计，但是在很多人看来，背面的白色塑料条和凸起的摄像头不可饶恕！

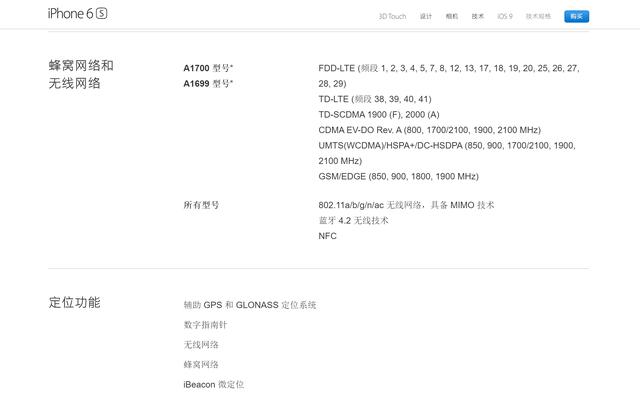

在发布会上没有提到的的是iPhone6相对一上一代iPhone，拥有“全网通”的能力（公开版iPhone6 Cellular支持中国移动/联通/电信2G/3G/4G），而且支持802.11a/b/g/n/ac 无线网络（单天线，双频2.4GHz/5GHz）和蓝牙4.0，并加入了NFC。


这使得iPhone6的天线设计前所未有的复杂，下面GeekBar向大家揭秘，iPhone6的天线设计。

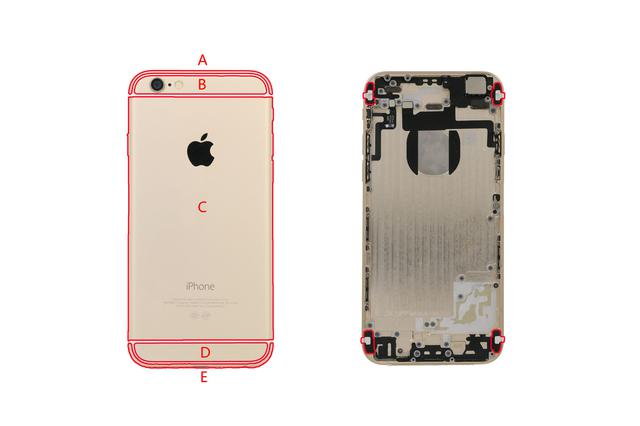

1：首先是大家吐槽的背面分割设计。


看似一体的的金属后壳，使用塑料填充，其实是被切分成A/BCD/E三段，A、E分别为上部分天线和下半部分天线，中间BCD部分是相互导通的，充当天线接地部分。

2：iPhone6上半部分天线涉及到Cellular副天线、双频WLAN、蓝牙、GPS、NFC等功能。

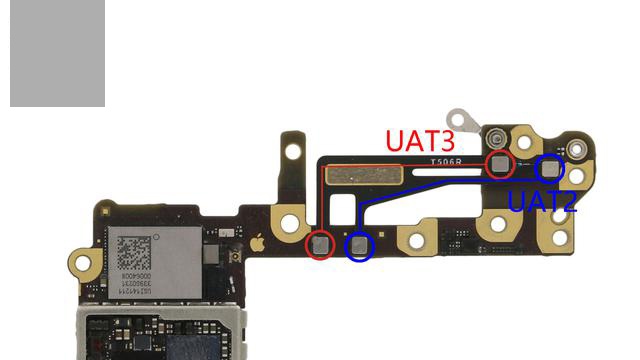

【iPhone6主板上半部分天线馈电端口（正面）】

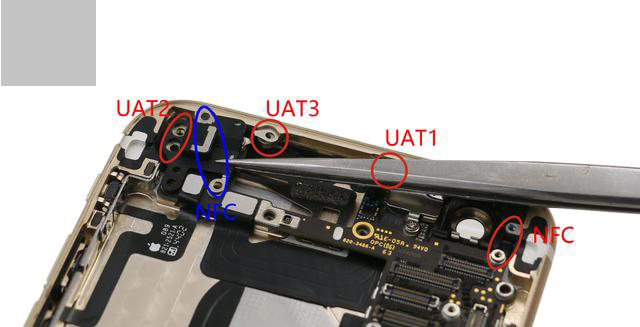

【iPhone6上半部分天线馈电端口（正面）】

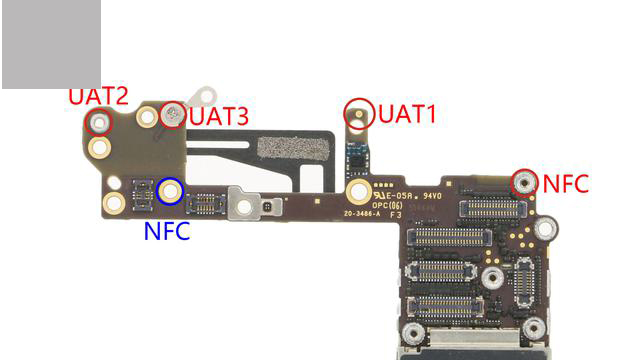

【iPhone6主板上半部分天线馈电端口（正面）】

上部天线包括UAT1、UAT2、UAT3各1个馈电端口和NFC的2个端口。

UAT1为天线Tunning端口，影响UAT3；

UAT2为WLAN 5GHz频段天线；

UAT3功能较多，包括WLAN2.4GHz、蓝牙、GPS、Cellular副天线。

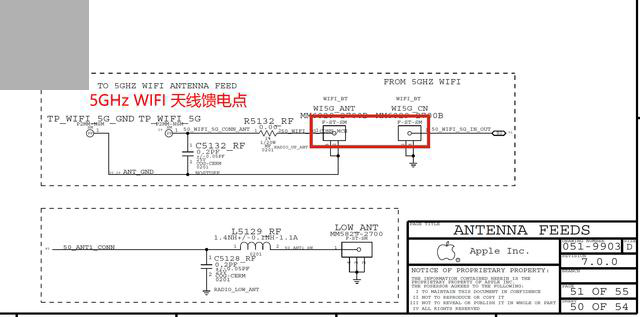

iPhone6原理图5GHz WIFI天线馈电端口

3：iPhone6下半部分天线涉及到Cellular主天线。


手机作为移动终端设备，必须接入网络才有意义。不同频段的无线网络搭载在不同频段的电波上，若使用一个天线接收所有不同频段电波势必会相互影响工作。看出苹果在设计iPhone是考虑到在保证信号质量的前提下设计的天线（白带）是不得已而为之。
